光伏电缆

一、产品典型型号：

PV1-F-1*1.5光伏电缆、PV1-F-1*2.5光伏电缆、PV1-F-1*4光伏电缆、PV1-F-1*6光伏电缆、PV1-F-1*10光伏电缆、PV1-F-1*16光伏电缆、PV1-F-1*25光伏电缆、PV1-F-1*35光伏电缆、PV1-F-1*50光伏电缆，PV1-F-1*70光伏电缆，对于越来越多的太阳能发电厂，国内外需求光伏电缆日益增加。

二、技术参数：

PV1-F光伏电缆主要技术参数：

（1）工作温度–40℃～120℃弯曲半径≤5D短路温度电缆短路时（最长持续的时间不超过5S）

（2）导体最高温度不超过150℃耐气候性符合UV（UVISO 4892-2A）

（3）耐臭氧符合IEC60811-2-1阻燃特性单根垂直燃烧（符合IEC60332-1）具有优异的耐酸碱性和耐湿热性

光伏电缆的应用范围：太阳能装置的连接电缆,即可以在不同的气候条件下户外安装使用,又可以适应干燥,潮湿的室内工作环境。

光伏电缆的特点：结构简单，其使用的低烟无卤阻燃聚烯烃绝缘材料和护套材料具有极好的耐热、耐寒、耐油、耐紫外线、耐臭氧和耐候性，可在恶劣的环境条件下及特殊使用场合下使用。

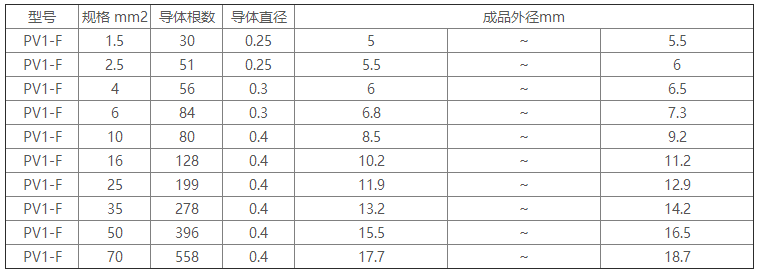

三、PV1-F光伏电缆电缆规格：

（1）PV1-F-1*1.5光伏电缆即单芯1.5平方

（2）PV1-F-1*2.5光伏电缆即单芯2.5平方

（3）PV1-F-1*4光伏电缆即单芯4平方

（4）PV1-F-1*10光伏电缆即单芯10平方

（5）PV1-F-1*16光伏电缆即单芯16平方

（6）PV1-F-1*25光伏电缆即单芯25平方

（7）PV1-F-1*35光伏电缆即单芯35平方

（8）PV1-F-1*50光伏电缆即单芯50平方

（9）PV1-F-1*70光伏电缆即单芯70平方

导线： 镀锡铜多股线,符合IEC60228+EN60228,VDE0295,5级

绝缘: 低烟无卤阻燃聚烯烃绝缘材料UL4703

护套颜色: 黑/黑,黑/蓝,红/红,蓝/黑,黑/红,红/黑,蓝/蓝,其他可订购

外护套: 低烟无卤阻燃聚烯烃护套材料UL4703

护套颜色： 黑/黑,黑/蓝,红/红,蓝/黑,黑/红,红/黑,蓝/蓝,其他可订购

额定电压： Uo/U 0.6/1kv 测试电压： 6500V

最小弯曲半径 　 φ≤12mm: 3×D φ>12mm: 4×D

使用温度 　 环境温度： 达+90℃ 电缆最高温度： +120℃

铺设时： -30/+120℃ 固定铺设： -45/+120℃ 短路时： +250℃

无卤: 不含盐酸符合EN50627-2-1,不含氟符合EN60684-2

阻燃性： 阻燃自熄符合IEC60332-1-2+EN60332-1-2

光伏电缆具有抗紫外线、耐热、耐寒、抗较高的机械外力等特点，邦达电气所生产的光伏电缆达到国际领先标准，拥有CCC/UL/CE认证。
