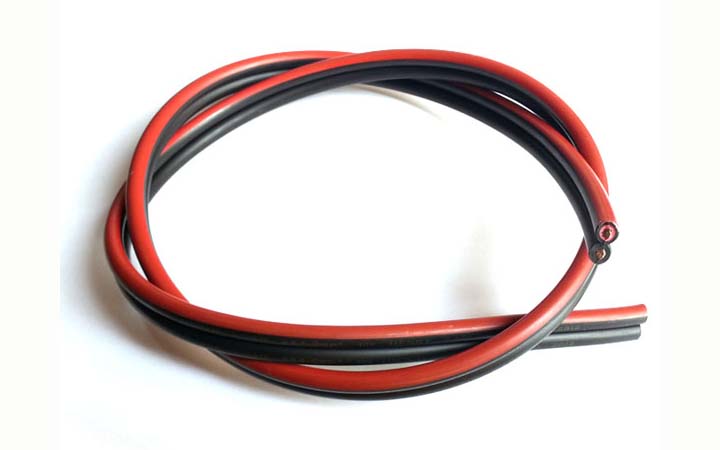

光伏电缆/双芯光伏电缆

工作温度（℃）

-40~ ﹢ 90

工作电压（ KV ）

0.6~1.0/1.8

芯数（ NO. ）

2

标称截面（ mm2 ）

2 × 2,5

2 × 4,0

2 × 6,0

2 × 10

2 × 16

铜丝结构（ NO./mm ）

2*50/0.25

2*56/0.3

2*84/0.3

2*228/0.3

2*128/0.4

绝缘壁厚（ mm ）

≥ 0.5

≥ 0.6

≥ 0.7

≥ 0.8

≥ 1.0

护套壁厚（ mm ）

≥ 0.5

≥ 0.6

≥ 0.7

≥ 0.8

≥ 0.9

A 圆形电线外径（ mm ）

9.2 ± 0.1

12.0 ± 0.1

13.0 ± 0.1

16.0 ± 0.1

17.0 ± 0.1

B 扁形电缆单支外径（ mm ）

5.4 ± 0.1

6.1 ± 0.1

7.2 ± 0.1

9.0 ± 0.1

9.8 ± 0.1

导体电阻（ 20 ℃）Ω /km

≤ 9.45

≤ 7.98

≤ 3.30

≤ 1.91

≤ 1.24

试验电压（ kV/min ）

6.5/5 No breakdown
