KGG 硅橡胶绝缘和护套控制电缆

发布日期：2017-06-21　来源：青盛电气　浏览次数：1729

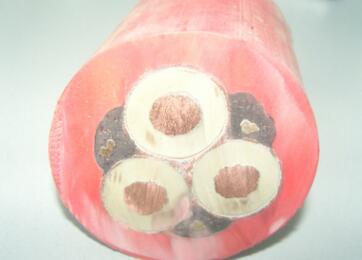

名称：硅橡胶耐热控制电缆

说明：一：产品特点及用途

本产品适用于交流额定电压450/750V及以下移动或固定敷设用电器仪表连接线或信号传输，电缆具有较好的热稳定性，能在高温、低温、腐蚀性中保持良好的电性能和柔软性，适合冶金、电力、石化等行业具有移动耐温等特殊要求场合使用。

二：产品执行标准

本产品按照GB9330（IEC227）标准制

三：使用特性

1.交流额定电压：U0/U 450/750KV

最高工作温度：180℃

2.最低环境温度：硅橡胶护套：固定敷设-60℃，非固定敷设-20℃

3.电缆安装敷设温度应不低于-20℃。

4.电缆允许弯曲半径：非铠装最小为电缆外径的6倍；

四：基本型号及名称

KGG 硅橡胶绝缘和护套控制电缆

KGGR 硅橡胶绝缘和护套控制软电缆

KGGP 硅橡胶绝缘和护套铜丝编织屏蔽控制电缆

KGGRP 硅橡胶绝缘和护套铜丝编织屏蔽控制软电缆

KGGRP1 硅橡胶绝缘和护套镀锡编织屏蔽控制软电缆

备注：1 如需阻燃性硅橡胶电缆，型号前加ZR；

2硅橡胶绝缘丁腈护套电缆在芯数多，截面大的情况下代替硅橡胶绝缘和护套耐热控制电缆，适用情况与硅橡胶护套电缆相似，长时使用温度为-60-105℃。

3导体线芯中铜丝可以采用镀锡。

五：代号名称和含义

表2

项目代号说明

阻燃特性 ZR 阻燃硅橡胶护套

系列代号 K 控制电缆

绝缘材料 G 硅橡胶

护套材料 G 硅橡胶

YVF 丁腈聚氯乙烯

屏蔽材料 P 铜丝编织屏蔽

P1 镀锡铜丝屏蔽

导体结构 A 单股导体

B 7股绞合导体

R 多股绞合导体

六：主要技术指标

1．成品电缆导体直流电阻(符合GB3956规定)参照附录A表3规定。

2．20℃时绝缘电阻不小于500MΩ/KM。

3．成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
