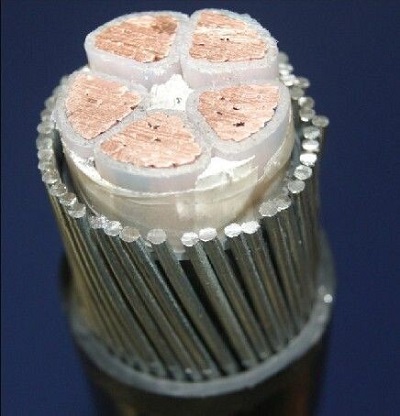

钢丝缠绕铠装电缆ZR-VV32

钢丝缠绕铠装电缆ZR-VV32
　　说明:
　　聚氯乙烯绝缘阻燃电力电缆
　　聚氯乙烯绝缘阻燃电力电缆是聚氯乙烯绝缘电力电缆的更新换代产品，产品除具有聚氯乙烯绝缘电力电缆的性能外，还具有良好的阻燃性能。
　　产品标准　GB12706.2-91（等效IEC502-84）
　　用途：
　　适用于交流额定电压（U0/U）0.6/1KV和3.6/6KV要求阻燃的线路中，供输配电之用
　　电力电缆型号、名称和使用条件

型号		名称	使用条件
铜芯	铝芯
ZRC-VV	ZRC-VLV	聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆	固定敷设在室内、隧道内、管道中，或外托架敷设，电缆不能受机械外力作用
ZRA-VV	ZRA-VLV
ZRC-VV22	ZRC-VLV22	聚氯乙烯绝缘聚氯乙烯护套钢带铠装阻燃电力电缆	固定敷设在室内、隧道内、电缆沟及地下，电缆能承受机械外力作用但不能承受拉力
ZRA-VV22	ZRA-VLV22
ZRC-VV32	ZRC-VLV32	聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装阻燃电力电缆	固定敷设在地下、竖井中，电缆能承受一定的拉力
ZRA-VV32	ZRA-VLV32
ZRC-VV42	ZRC-VLV42	聚氯乙烯绝缘聚氯乙烯护套粗钢丝铠装阻燃电力电缆	固定敷设在地下、竖井中，电缆能承受较大的拉力
ZRA-VV42	ZRA-VLV42

型号	芯数	额定电压KV
		0.6/1	3.6/6
		标称截面mm2
ZRA（C）-VV ZRA（C）-VV	1	1.5~800	10~800
	2	1.5~185	10~150
	3	1.5~300	10~300
	3+1	4~300
	4	4~185
	3+2	4~240
	4+1	4~240
	5	4~185
ZRA（C）-VV22 ZRA（C）-VLV22 ZRA（C）-VV32 ZRA（C）-VLV32 ZRA（C）-VV42 ZRA（C）-VLV42	2	4~185	10~150
	3	4~300	10~300
	3+1	4~300
	4	4~185
	3+2	4~240
	4+1	4~240
	5	4~185

使用特性
电缆导体的最高额定温度70℃。短路时（最厂持续时间不超过5s）电缆导体的最高温度不超过160℃。电缆敷设的环境温度不低于0℃。电缆弯曲 半径非铠装电缆不小于10D，铠装电缆不小于15D。注：D为电缆外径。
ZRA-表示符合IEC332-3标准中A类阻燃试验，ZRC-表示IEC332-3标准中C类阻燃试验，A类阻燃性能优于C类阻燃性能
主要技术性能
成品电缆通过交流耐压试验

额定电压KV	0.6/1	3.6/6
试验电压KV	3.5	11
试验时间min	5	5

成品电缆导体的直流电阻符合GB3956规定
其中阻燃电缆成品电缆通过GB12666.5~90标准规定的成束电缆燃烧试验，ZRA型达到A类要求，ZRC型达到C类要求。
